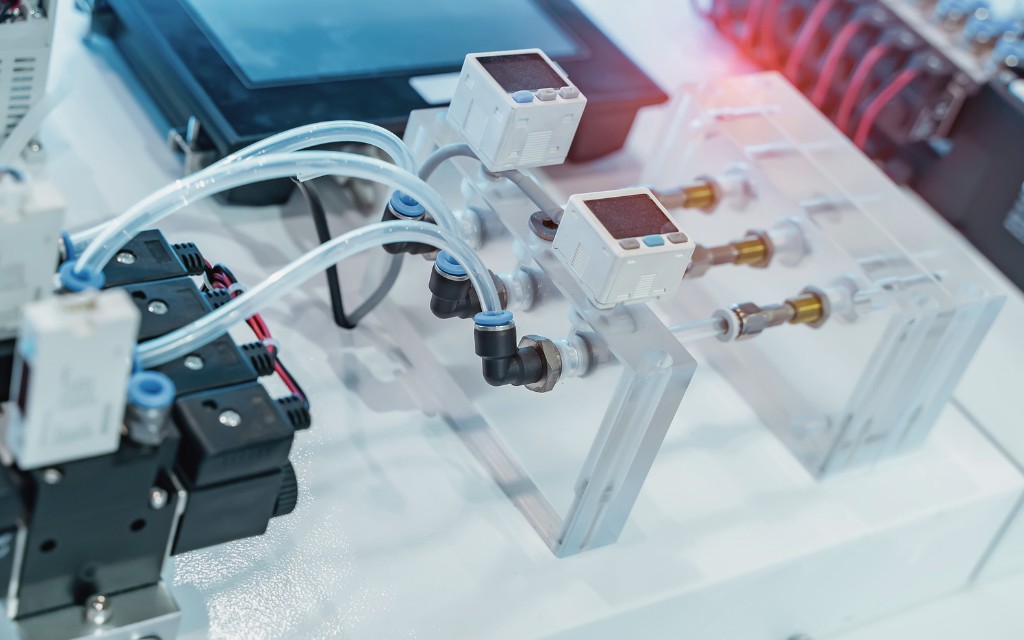

Pneumatyka przemysłowa – zasada działania systemów pneumatycznych

Pneumatyka przemysłowa to technika wykorzystująca sprężone powietrze do napędu maszyn, sterowania ruchem i realizacji powtarzalnych operacji w produkcji. Jej popularność nie jest przypadkowa. W praktyce dobrze zaprojektowany układ pneumatyczny jest prosty, szybki, bezpieczny w eksploatacji i stosunkowo łatwy do serwisowania. Właśnie dlatego rozwiązania pneumatyczne spotyka się w liniach montażowych, pakowaniu, transporcie detali, automatyce maszyn i stanowiskach manipulacyjnych. Pneumatyka bazuje na sprężonym powietrzu, a więc medium powszechnie dostępnym, które po odpowiednim przygotowaniu może zasilać siłowniki, zawory i elementy wykonawcze.

Najprościej mówiąc, system działa według schematu: sprężarka wytwarza sprężone powietrze, układ przygotowania poprawia jego jakość i stabilizuje ciśnienie, zawory kierują przepływem, a siłownik pneumatyczny zamienia energię sprężonego powietrza na ruch prostoliniowy lub obrotowy. W praktyce dochodzą do tego jeszcze przewody, czyli wąż pneumatyczny, złączki, czujniki oraz elementy zabezpieczające. Całość musi być dobrana jako jeden spójny układ, bo wydajność i trwałość zależą nie od pojedynczego komponentu, ale od współpracy wszystkich części.

Jak działa pneumatyka przemysłowa krok po kroku

Zasada działania jest dość intuicyjna. Powietrze atmosferyczne zostaje sprężone, a tym samym magazynuje energię. Następnie trafia do instalacji, gdzie jest oczyszczane z cząstek stałych, wilgoci i oleju, bo zanieczyszczenia obniżają niezawodność całego układu. Dopiero tak przygotowane medium dociera do zaworów i napędów. W chwili otwarcia zaworu sprężone powietrze napływa do komory roboczej, a powstająca różnica ciśnień wywołuje ruch tłoka. Ten ruch można wykorzystać do podnoszenia, docisku, przesuwania, pozycjonowania lub wyrzutu elementu.

Podstawowy wzór opisujący siłę działania napędu jest bardzo prosty:

F = p × A

gdzie:

F – siła

p – ciśnienie

A – powierzchnia robocza tłoka

To oznacza, że im większe ciśnienie albo większa średnica tłoka, tym większą siłę może wygenerować siłownik pneumatyczny. Dla szybkiego oszacowania można przyjąć, że przy ciśnieniu 6 bar i powierzchni roboczej 10 cm2 uzyskujemy siłę rzędu około 600 N, pomijając straty i tarcie. W praktyce trzeba zostawić zapas, bo realna siła robocza jest niższa niż wartość teoretyczna.

Ogromną zaletą pneumatyki jest szybkość działania. Układy reagują sprawnie, dobrze nadają się do ruchów cyklicznych i są łatwe do zautomatyzowania. Trzeba jednak pamiętać, że powietrze jest medium ściśliwym. To plus dla bezpieczeństwa i amortyzacji ruchu, ale jednocześnie ograniczenie tam, gdzie potrzebna jest skrajnie wysoka sztywność i bardzo precyzyjne pozycjonowanie pod dużym obciążeniem. Dlatego pneumatyka przemysłowa najlepiej sprawdza się tam, gdzie liczy się szybkość, powtarzalność, prostota i niski koszt utrzymania ruchu.

Z jakich elementów składa się system pneumatyczny

Każdy układ tworzy kilka podstawowych grup komponentów. Pierwsza to źródło sprężonego powietrza, czyli sprężarka i często również zbiornik. Druga to przygotowanie powietrza – filtracja, redukcja ciśnienia, osuszanie i czasem smarowanie. Trzecia grupa to sterowanie, czyli zawory, elektrozawory oraz czujniki. Czwarta to elementy wykonawcze, najczęściej siłownik pneumatyczny. Piąta to połączenia, a więc wąż pneumatyczny i szybkozłączka pneumatyczna lub złączki wtykowe. Bez tych ostatnich nawet najlepszy napęd nie będzie działał stabilnie.

Siłownik pneumatyczny odpowiada za wykonanie pracy. Najczęściej spotyka się wersje jednostronnego i dwustronnego działania. W pierwszym przypadku sprężone powietrze wykonuje ruch tylko w jedną stronę, a powrót realizuje sprężyna. W drugim powietrze steruje ruchem w obu kierunkach, co daje większą kontrolę i szersze zastosowanie w automatyce. Przy doborze siłownika liczą się przede wszystkim: średnica tłoka, skok, wymagane obciążenie, prędkość ruchu, liczba cykli oraz warunki pracy. Zbyt mały siłownik będzie tracił dynamikę, a zbyt duży wygeneruje niepotrzebne zużycie powietrza.

Wąż pneumatyczny pełni rolę drogi transportu dla sprężonego powietrza. W praktyce jego znaczenie jest większe, niż wielu osobom się wydaje. Za mała średnica zwiększa spadki ciśnienia i obniża wydajność układu. Zbyt mała elastyczność utrudnia montaż i może przyspieszać zużycie w ruchomych aplikacjach. Trzeba zwracać uwagę na średnicę zewnętrzną i wewnętrzną, promień gięcia, dopuszczalne ciśnienie robocze, temperaturę pracy oraz odporność na ścieranie i chemikalia. Dobra zasada jest prosta: parametry przewodu i złączek muszą być równe lub wyższe od maksymalnych parametrów układu.

Szybkozłączka pneumatyczna ma przyspieszać montaż, demontaż i serwis, ale tylko wtedy, gdy jest dobrze dobrana. W praktyce stosuje się zarówno klasyczne szybkozłącza, jak i złączki wtykowe push-in. Rozwiązania samouszczelniające potrafią odcinać przepływ po rozłączeniu przewodu, co poprawia bezpieczeństwo i ogranicza straty powietrza. W zastosowaniach przemysłowych ważne są nie tylko gwint i średnica przewodu, ale też materiał wykonania, odporność na korozję, liczba cykli łączenia oraz szczelność przy drganiach.

Krótka checklista doboru elementów:

• ustal wymagane ciśnienie robocze i przepływ
• policz potrzebną siłę siłownika
• dobierz średnicę oraz skok napędu
• sprawdź średnicę i długość przewodów
• zweryfikuj, czy wąż pneumatyczny nie powoduje nadmiernych spadków ciśnienia
• dopasuj gwinty i średnice przyłączy
• wybierz szybkozłączkę pneumatyczną do warunków środowiskowych
• zadbaj o filtrację i jakość sprężonego powietrza

Dlaczego jakość powietrza i szczelność decydują o kosztach

W praktyce najwięcej problemów w układach pneumatycznych nie wynika z samej idei działania, ale z błędów eksploatacyjnych. Brudne lub zbyt wilgotne powietrze przyspiesza zużycie zaworów, uszczelnień i napędów. Dla przemysłu oznacza to jedno – jakość medium trzeba dobrać do procesu, a nie „na oko”. Im bardziej wymagająca aplikacja, tym większe znaczenie mają filtry, osuszacze i kontrola parametrów.

Drugim krytycznym obszarem jest szczelność. Nawet niewielki nieszczelny przewód, źle osadzony wąż pneumatyczny albo zużyta szybkozłączka pneumatyczna powodują straty energii. A ponieważ sprężone powietrze należy do droższych mediów energetycznych w zakładzie, wycieki bardzo szybko przekładają się na wyższe rachunki i spadek wydajności. Dlatego projektowanie pneumatyki nie kończy się na uruchomieniu maszyny. Potrzebne są okresowe przeglądy, kontrola połączeń, wymiana uszczelnień i monitoring spadków ciśnienia.

Ile kosztuje błędny dobór? Najczęściej więcej, niż koszt lepszego komponentu na starcie. Gdy siłownik pneumatyczny jest przewymiarowany, rośnie zużycie sprężonego powietrza. Gdy przewód jest za mały, maszyna zwalnia. Gdy szybkozłączka pneumatyczna nie trzyma szczelności, kompresor pracuje częściej. Gdy jakość powietrza jest zbyt niska, rośnie liczba awarii. Dlatego najlepsze efekty daje podejście systemowe: liczy się nie tylko cena części, ale całkowity koszt eksploatacji w skali miesięcy i lat.

Wniosek

Pneumatyka przemysłowa działa skutecznie wtedy, gdy wszystkie elementy są dobrane razem. Odpowiedni siłownik pneumatyczny, właściwy wąż, szczelna szybkozłączka i dobrze przygotowane powietrze to fundament niezawodnego układu. Jeśli te elementy są spójne, system pracuje szybko, powtarzalnie i bez zbędnych przestojów.
