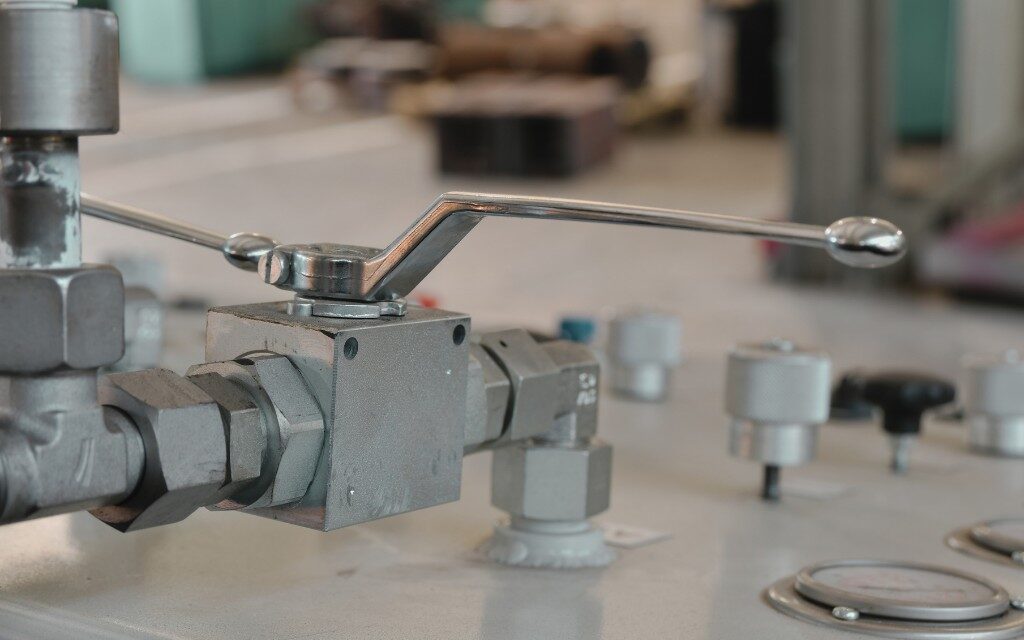

Hydrauliczne zawory kulowe są bardzo popularnymi elementami wykorzystywanymi w różnorodnych instalacjach i systemach hydraulicznych. Przez swoją prostotę w budowie oraz niezawodność działania znajdują zastosowanie w szeroko pojętym przemyśle. Zawory kulowe są elementami sterującymi przepływem oleju w układach hydraulicznych. Swoją nazwę zawdzięczają kulce, która stanowi ich „rdzeń”. Kulkę tę można obracać w taki sposób, aby kontrolować przepływ medium przez zawór.
Budowa hydraulicznego zaworu kulowego
Zawory kulowe składają się z kilku podstawowych elementów:
- Korpus: Wykonany z wytrzymałych materiałów, takich jak stal węglowa czy stal nierdzewna. Zapewnia trwałość i wytrzymałość konstrukcji zaworu.
- Kula: Element wewnątrz zaworu, który posiada otwór / kanał (zwany portem), który umożliwia przepływ medium. Kula obraca się wokół osi, co pozwala na otwieranie lub zamykanie przepływu.
- Uszczelnienia: Zapewniają szczelność zaworu i zapobiegają wyciekom medium. Są umieszczone w miejscach, gdzie kula styka się z korpusem zaworu.
- Rączka: Mechanizm odpowiedzialny za obracanie kuli.
Zasada działania zaworu kulowego
Zawór kulowy działa na zasadzie obrotu kuli, która posiada otwór lub port wewnętrzny. W zależności od ustawienia tego portu względem przepływającego medium, zawór może otworzyć lub zamknąć przepływ. Zasada działania tych zaworów jest dość prosta, a zarazem bardzo skuteczna, szczególnie w zastosowaniach, gdzie szybka i precyzyjna regulacja przepływu jest niezbędna. Zawory kulowe posiadają dwie główne pozycje położenia portu oraz płynną regulację przepływu.
- Pełne otwarcie: Gdy kula jest obrócona w taki sposób, że otwór kuli pokrywa się z kanałem przepływu w korpusie zaworu, medium może swobodnie przepływać przez zawór. W tej pozycji zawór jest całkowicie otwarty.
- Pełne zamknięcie: W tej pozycji kula jest obrócona o 90 stopni, a jej otwór/port skierowany jest w poprzek kanału przepływu, blokując dostęp do medium. Zawór w tej pozycji jest całkowicie zamknięty.
- Regulacja przepływu: Odbywa się poprzez obrócenie kuli w taki sposób, aby ograniczała przepływ medium, jednocześnie go nie blokując. Możliwa jest regulacja przepływu medium poprzez odpowiednie ustawienie i kierowanie portu kuli.
Jak działają dwudrożne i trójdrożne zawory kulowe?
Zawory dwudrożne mają dwa porty – wejściowy i wyjściowy. Ich głównym zadaniem jest otwieranie lub zamykanie przepływu cieczy hydraulicznej. Obrót kuli o 90° zmienia położenie otworu przelotowego, umożliwiając otwarcie lub zamknięcie przepływu. Zawory trójdrożne mają trzy porty i pozwalają na sterowanie przepływem cieczy w jednym z dwóch kierunków lub mieszanie strumieni. Są bardziej uniwersalne niż zawory dwudrożne. Kula zaworu posiada kanał w kształcie litery „L” (przełączanie między dwoma portami) lub „T” (łączenie lub rozdzielanie strumieni). Obrót o 90° lub 180° umożliwia wybór pożądanego kierunku przepływu.
Zalety i wady hydraulicznych zaworów kulowych
Zaletami zaworów kulowych są: prosta konstrukcja, niska awaryjność, wysoka szczelność i szerokie zastosowanie. Zawory kulowe występują w wersji metrycznej i calowej, z gwintami zewnętrznymi i wewnętrznymi, dwu i trójdrożne co czyni je elementami wszechstronnymi. Wady zaworów kulowych: Nie wszystkie zawory kulowe są przeznaczone do regulacji przepływu (mogą być używane tylko jako zawory otwórz/zamknij). Występuje ograniczenie w ich zastosowaniu przy dużych średnicach.
